Công nghệ then chốt về bảo vệ tụ điện cho hệ thống kết nối lưới diện rộng với tua bin gió và ứng dụng

Dự án tập trung nghiên cứu sâu về đặc điểm sự cố của cụm tua-bin gió quy mô lớn và hệ thống kết nối lưới điệnbắn cá đổi thẻ, cũng như phát triển các phương pháp bảo vệ đường dây dẫn từ nhà máy điện gió dựa trên phân tích phân bố tính thời gian-tần số của tín hiệu dòng điện tạm thời. Ngoài ra, dự án còn đề xuất giải pháp bảo vệ dự phòng tập trung trong khu vực nhà máy và phân tán giữa các nhà máy thông qua việc sử dụng thông tin toàn vùng. Đồng thời, dự án cũng nhấn mạnh vào việc phối hợp giữa kiểm soát và bảo vệ để đưa ra các giải pháp bảo vệ hiệu quả cho nhà máy điện gió. Kết quả đạt được không chỉ mang tính sáng tạo cao mà còn mở ra hướng phát triển mới trong lĩnh vực năng lượng tái tạo.

Đề xuất phương pháp phân tích định lượng đặc tính tần số tạm thời của đường dây truyền tải trạm gió và phương pháp tính toán impedance tương đương toàn bộ quá trình sự cố của trang trại gióbắn cá đổi thẻ, từ đó đạt được mô tả chính xác về đặc tính sự cố của đường dây truyền tải trang trại gió. Điều này đã tạo nền tảng vững chắc cho việc phân tích khả năng áp dụng của các hệ thống bảo vệ hiện có cũng như xây dựng nguyên lý bảo vệ mới dựa trên tín hiệu tạm thời. Phát triển thêm từ đây, nghiên cứu cũng tập trung vào việc tối ưu hóa cách tiếp cận để có thể ứng dụng trong thực tế, từ đó giúp cải thiện đáng kể độ tin cậy và hiệu quả của hệ thống bảo vệ. Việc hiểu rõ hơn về impedance tương đương không chỉ giúp giảm thiểu thời gian ngắt kết nối mà còn làm tăng khả năng điều chỉnh linh hoạt cho các tình huống bất thường xảy ra trong trang trại gió.

Đề xuất nguyên lý bảo vệ khác động dựa trên đặc trưng tần số chủ yếu của dòng điện tạm thờikết quả tỷ số, giải pháp này đã rút ngắn cửa sổ dữ liệu tạm thời thành 5ms. Đồng thời, nguyên lý bảo vệ hướng tạm thời dựa trên quy luật phản xạ và khúc xạ của dòng điện tạm thời trong trường hợp lỗi cũng được trình bày, giúp giảm đáng kể sự phụ thuộc của bảo vệ vào các đại lượng điện khí động lực học công tần số và cải thiện rõ rệt hiệu suất hành động của hệ thống bảo vệ khi cụm tua-bin gió được nối lưới. Thêm một chút sáng tạo: Những bước đột phá này không chỉ nâng cao khả năng phát hiện lỗi mà còn đảm bảo tính ổn định của toàn bộ hệ thống trong những điều kiện vận hành phức tạp nhất.

Thiết lập mô hình bảo vệ khu vực rộng cho cụm trang trại gió và hệ thống kết nối lưới điệnbóng đá nhà cái, với cấu trúc tập trung trong khu vực và phân tán giữa các khu vực. Thông qua sự tích hợp của thông tin lượng điện và lượng logic bảo vệ, vấn đề khó khăn trong việc thiết lập bảo vệ do sự thay đổi chế độ vận hành của trang trại gió đã được giải quyết hiệu quả. Điều này đảm bảo được độ nhạy của bảo vệ dự phòng gần và xa, đồng thời nâng cao đáng kể tốc độ phản ứng của bảo vệ dự phòng. Mô hình mới này không chỉ tăng cường khả năng ứng phó với các tình huống bất thường mà còn tối ưu hóa hiệu suất tổng thể của hệ thống bảo vệ, từ đó góp phần củng cố sự ổn định và an toàn của mạng lưới điện khi có sự hiện diện của các trang trại gió lớn. Các kỹ sư có thể dễ dàng điều chỉnh các thông số bảo vệ để phù hợp với mọi điều kiện vận hành khác nhau, đảm bảo rằng lưới điện luôn sẵn sàng đối mặt với các sự cố tiềm ẩn một cách nhanh chóng và chính xác.

Thứ tưkết quả tỷ số, đề xuất chiến lược tối ưu hóa sự phối hợp giữa điều khiển và bảo vệ của bộ đổi dòng trong giai đoạn quá độ sự cố. Việc khiến bộ biến lưu thể hiện đặc tính tạm thời giống máy phát đồng bộ đã cải thiện hiệu suất của các thiết bị bảo vệ tần số công nghiệp. Đồng thời, bằng cách chuyển đổi chiến lược điều khiển, khả năng chịu đựng trở kháng quá độ của bảo vệ khoảng cách cũng được nâng cao đáng kể. Điều này không chỉ giúp tăng cường độ tin cậy của hệ thống mà còn góp phần giảm thiểu tổn thất trong quá trình vận hành.

Bảo vệ khác động tạm thời dựa trên đặc tính năng lượng dải tần số

Thiết bị bảo vệ dòng khác biệt tạm thời hệ thống điện AC loại CSC-103A-Hbắn cá đổi thẻ, thiết bị bảo vệ khu vực trạm điện CSD-133D-G-A và bộ biến tần tạo lưới CSD-5831F-A đã được áp dụng trong nhiều hệ thống gió, góp phần thúc đẩy sự đổi mới và phát triển trong công nghệ bảo vệ tụ điện cho các cụm phong điện quy mô lớn và hệ thống kết nối lưới. Những thành tựu này đã đóng góp quan trọng vào việc duy trì ranh giới an toàn đáng tin cậy cho việc cách ly lỗi trong hệ thống điện mới.

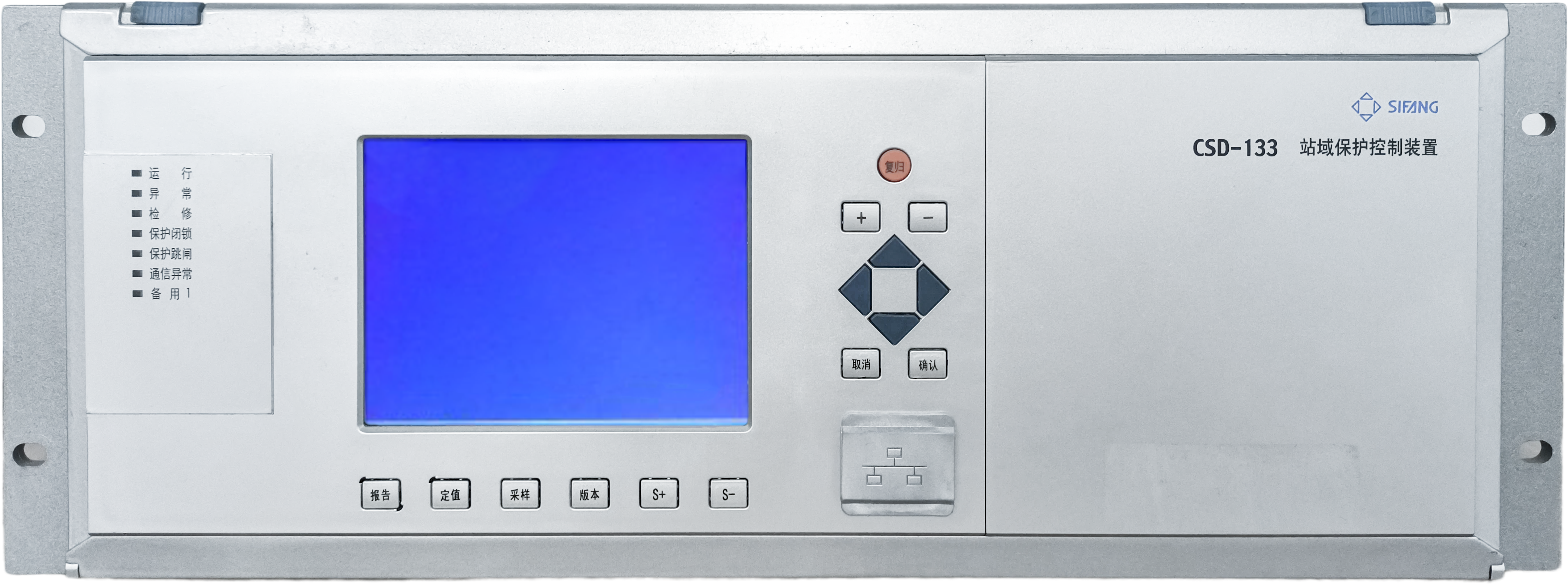

Thiết bị bảo vệ khu vực CSD-133D-G-A

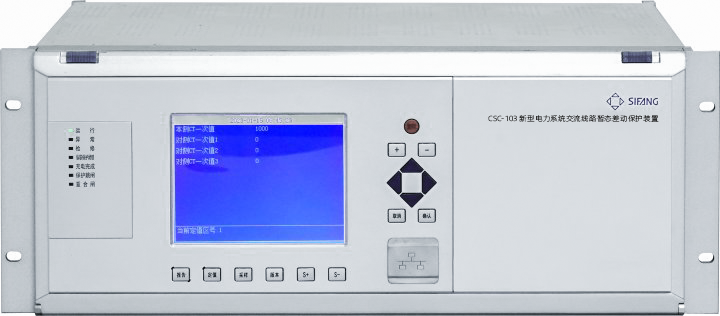

Thiết bị bảo vệ khác động tạm thời hệ thống điện mới CSC-103A-H

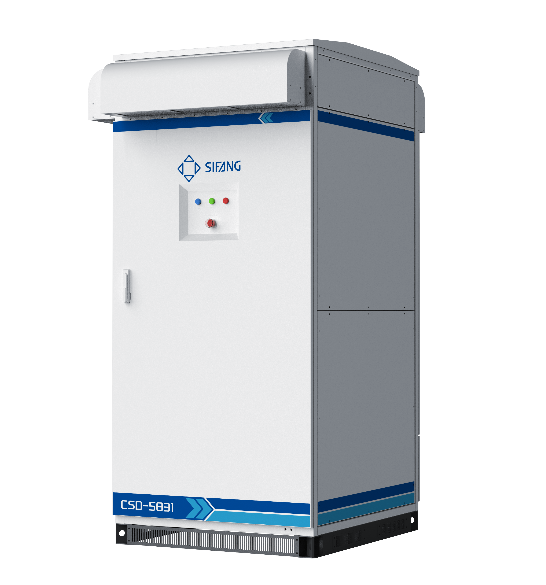

Thiết bị biến lưu mạng CSD-5831F-A
